Spannungsanzeiger IVN SCS Servis
Der IVN SCS Servis ist ein modernes mikroprozessorgesteuertes Gerät zur Erkennung elektromagnetischer Felder, die durch Freileitungen erzeugt werden. Sein Hauptzweck ist es, Maschinenbediener rechtzeitig zu warnen, wenn sie sich einer Gefahrenzone mit hoher elektrischer Spannung nähern.

Funktionsweise
Wenn sich eine der Sonden dem geschützten Bereich einer Hochspannungsleitung nähert, aktiviert das IVN-Gerät akustische und optische Warnsignale.

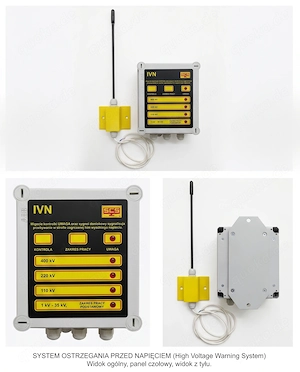

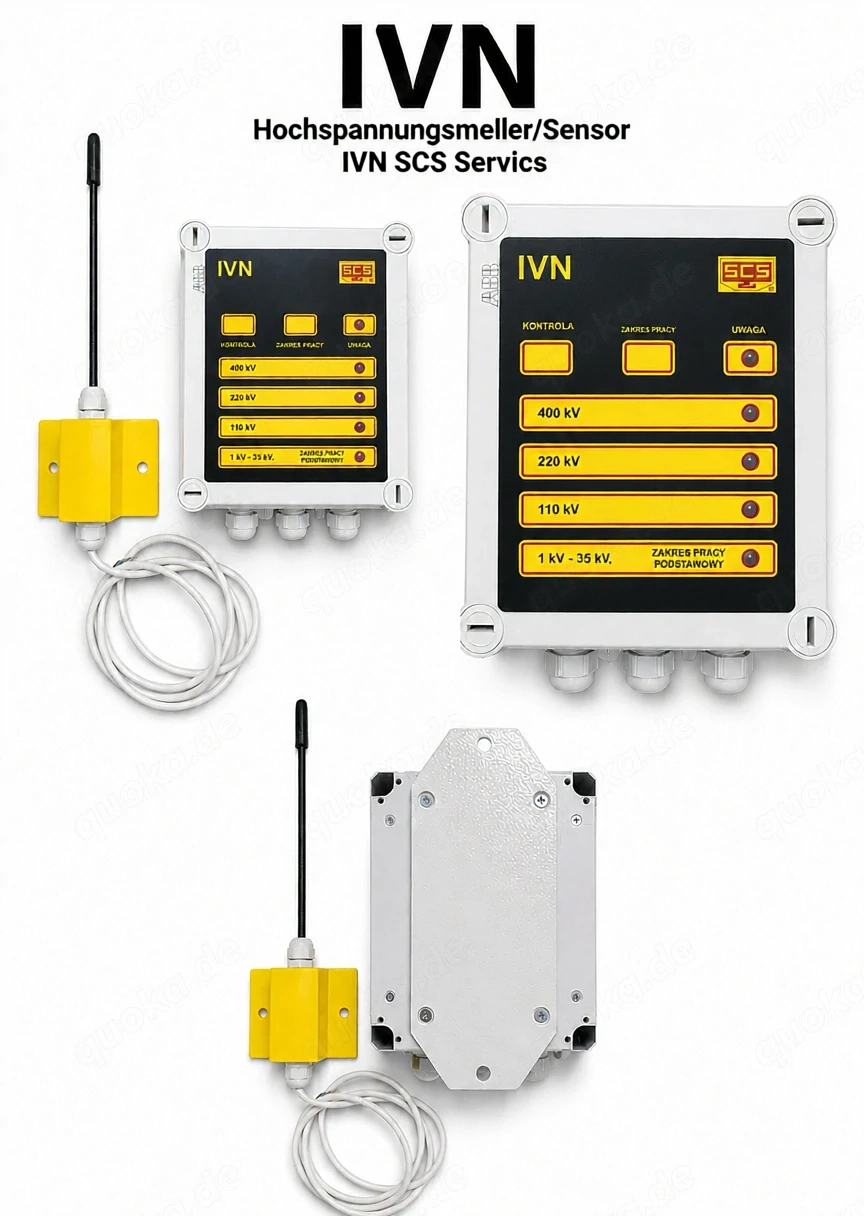

Geräteaufbau
Zentraleinheit: Enthält einen Mikroprozessor, Bedientasten (berührungsempfindlicher Funktionstest, Bereichsumschaltung), Anschlüsse für Sonden, Stromversorgung sowie externe Signaleinheiten (zusätzliches Relais erforderlich).

Sonden: Zwei Sonden zur Montage an einem Teleskopausleger eine am Hauptarm, die andere an der Spitze des Auslegers. Bei Hubarbeitsbühnen oder Arbeitsplattformen wird nur eine Sonde verwendet.

Stromversorgung: Anschluss an die Fahrzeug- Maschineninstallation (12 24 V DC).

Gehäuse: Kompakte Bauweise ermöglicht eine einfache Montage an verschiedensten Maschinentypen.

Anwendungsbereiche
Der IVN-Spannungsanzeiger dient dem Schutz von Bedienern, die mit folgenden Maschinen in der Nähe von Hochspannungsleitungen arbeiten:

Mobilkrane,

Bagger und Baggerlader,

Teleskoplader,

Hubarbeitsbühnen,

Betonpumpen,

Landmaschinen großer Bauart.

Technische Daten
Parameter Wert
Versorgungsspannung 10 28 V DC
Betriebstemperatur 15 C bis +60 C
Maximaler Stromverbrauch 0,2 A
Schutzart der Zentraleinheit IP55
Schutzart der Sonden IP65
Empfindlichkeitsbereiche (gemäß tschechischer Norm)
Leitungsspannung Mindest-Erkennungsabstand
1 kV 35 kV 7 m
35 kV 110 kV 12 m
110 kV 220 kV 15 m
220 kV 400 kV 20 m
Über 400 kV 30 m
Messgenauigkeit: 15 % berücksichtigt atmosphärische Bedingungen wie Luftdruck und Luftfeuchtigkeit.

Auf Wunsch kann das Gerät für spezifische nationale Arbeitsschutzvorschriften angepasst werden.

Zertifikate und Konformität
Zertifiziert durch EZU Prag

CE-Kennzeichnung

Entspricht den Anforderungen der polnischen Verordnung des Infrastrukturministeriums vom 6. Februar 2003 (Dz.U. 2003 Nr. 47, Pos. 401, 55), die den Einsatz von Spannungsanzeigern bei Maschinen in der Nähe von Stromleitungen vorschreibt.

Hinweise und Einschränkungen
Reagiert nicht auf Gleichstrom-Freileitungen

Kein persönliches Schutzausrüstungsgerät!

Der Hersteller übernimmt keine Haftung für falsche Installation oder Einstellung.

Die Funktionsprüfung muss vor jedem Einsatz durchgeführt werden.

Preis und Lieferumfang
PREIS: 1199,00 EUR netto (inkl. Lieferung zum Kunden)

Lieferumfang:

Bedienungs- und Montageanleitung (in polnischer Sprache)

Garantie

CE-Zertifikat

ID: 1770809420
