C-64 128 BlinkingDiag 4-in-1 Diagnostic Module. Commodore

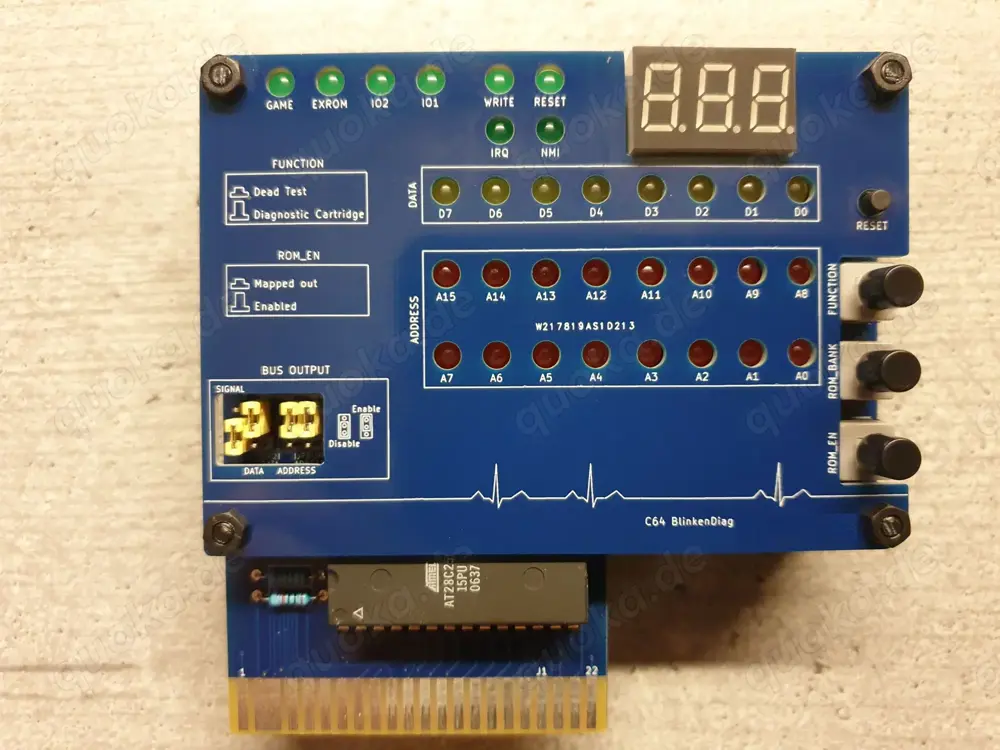

C-64 128 BlinkingDiag 4-in-1 Diagnostic Module

Wenn sich alle Jumper in ihrer Standardposition befinden (d. h. die LED-Ausgänge sind deaktiviert)

und die SPDT-Schalter in ihrer oberen Position sind,
sollten Sie eine Standard- Diagnosekassette erhalten .
Bringen Sie den FUNCTION- Schalter in die untere Position,
und Sie sollten den normalen Tottest erhalten. Wenn ROM_BANK in der unteren Position ist,
erhalten Sie einen anderen Satz Diagnosetools.

Mit dem letzten Schalter, der mit ROM_DIS bezeichnet ist ,
können Sie die Cartridge-Erkennungsroutinen im C64 deaktivieren -
ähnlich wie bei herkömmlichen Cartridge-Expandern. Wenn dieser Schalter gedrückt wird,
ist das EEPROM immer noch elektrisch mit dem C64 verbunden, aber das PLA lässt nicht zu,
dass der C64 davon bootet - dieser Schalter ist hier,

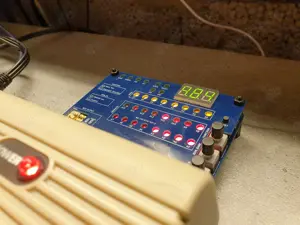

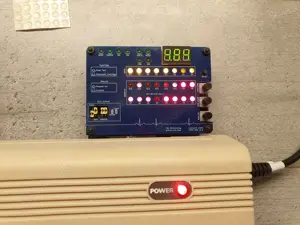

damit Sie die LED-Ausgaben auf dem Computer beobachten können,
während Sie immer noch zum Standard-Boot-Bildschirm des C64 booten.
Der BlinkingDiag hat 4 unterschiedliche Diagnoseprogramme wie folgt installiert

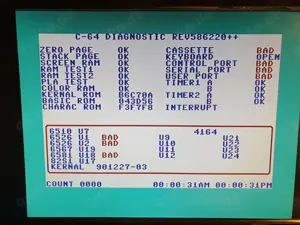

Commodore 586220 Diagnostic Cartridge
Commodore 781220 Dead Test Cartridge
Commodore ST10 Dead Test Cartridge with extended SID test

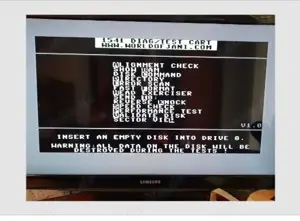

Commodore 1541 Diagnostic & Test
