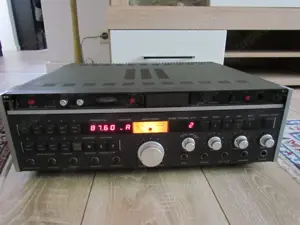

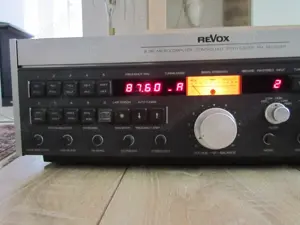

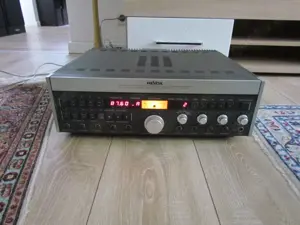

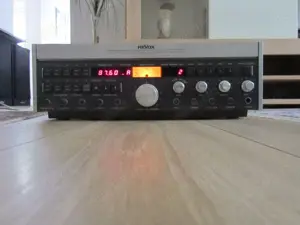

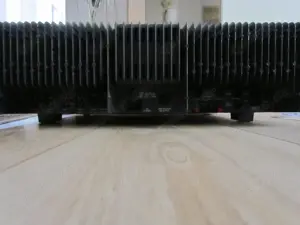

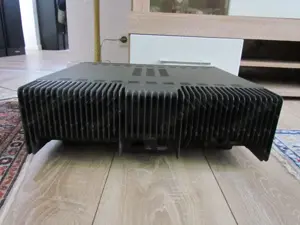

Revox B 780 ein Receiver der Spitzenklasse

Receiver Revox B780. Funktioniert , Optisch sehr gut.

Allgemein

Hersteller: Revox
Modell: B 780 (als B739 als Tuner-Vorverstärker ohne Endstufe)
Typ: Receiver
Baujahre: 1980 - 1984
Hergestellt in: Schweiz
Farbe: Silber Grau
Fernbedienung: ja- aber nur Netz ein via "Power On Kit" von B710 Tape Deck
Leistungsaufnahme: 550 W max.
Abmessungen (BxHxT): 452 x 151 x 420 mm
Gewicht: 17 kg
Neupreis ca.: 3'500 DM

Anschlüsse

Anzahl der Eingänge:
Phono MM: 3,0 mV, 47 kOhm, 220 pF, 160 mV max.
Phono MC: 0,1 - 2 mV, 100 Ohm, 6 mV max.
Aux: 150 mV, 50 kOhm, 8 V max.
Tape Play 1, 2: 150 mV, 50 kOhm, 8 V max.
Tape Play DIN 1, 2: 150 mV, 50 kOhm, 8 V max.
UKW Antenne: 75 Ohm, 300 Ohm
Der Tuner hat definitiv keine Mittelwelle
Anzahl der Ausgänge:
Tape Rec 1, 2: 135 mV, 47 kOhm
Tape Rec DIN: 5,5 mV, 10 kOhm
Pre Out 1, 2: 2 V, 4 V, 1 kOhm
Kopfhörer (6,3mm Klinke): 4 V, 220 Ohm
2 Lautsprecherpaare

Technische Daten

Verstärker

Dauerleistung (bei Klirrfaktor)
8 Ohm: 2x 80 W (RMS, 20 - 20'000 Hz)
4 Ohm: 2x 110 W
Dynamikleistung
8 Ohm: 110 W
4 Ohm: 140 W
Gesamtklirrfaktor: 0,01 %
Dämpfungsfaktor: 100 bei 8 Ohm
Frequenzgang:
Phono: 20 - 20'000 Hz, 0,3 dB
Hochpegel: 20 - 20'000 Hz, + 0 dB, - 0,3 dB
Signalrauschabstand:
Phono MM: 73 dB
Line: 90 dB
Klangregelung:
Bass: 8 dB bei 120 Hz
Präsenz: 8 dB bei 3 kHz
Höhen: 8 dB bei 8 kHz
Loudness: + 5 dB bei 100 Hz, + 6 dB bei 10 kHz
High Filter: - 3 dB bei 8 kHz, 12 dB Oktave
Low Filter (Subsonic): - 3 dB bei 18 Hz, 12 dB Oktave
Mute: - 20 dB

Tuner

Empfang: UKW
Frequenzen:
UKW: 87,5 - 108 MHz
Eingangsempfindlichkeit:
UKW: 2,5 V
UKW Stereo: 25 V
Frequenzgang: 20 - 15'000 Hz, + 0,3 dB, - 0,8 dB
Klirrfaktor:
Mono: 0,08 %
Stereo: 0,1 %
Signalrauschabstand:
UKW:
Mono: 78 dB
Stereo: 72 dB
Kanaltrennung: 50 dB
Trennschärfe: 60 dB
Gleichwellenselektion: 0,8 dB
Nebenwellenselektion: 110 dB
Spiegelfrequenzdämpfung: 110 dB
ZF-Dämpfung: 110 dB
MW Unterdrückung: 72 dB
