HP RMS Voltmeter 3400A 1mV ... 300 V geprüft funktionert tested working #2

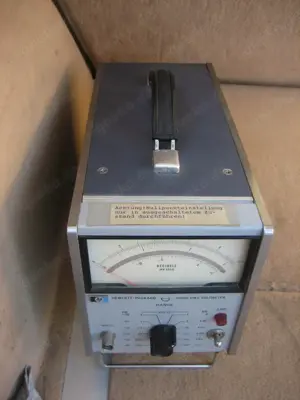

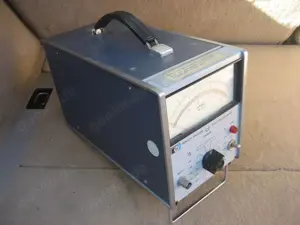

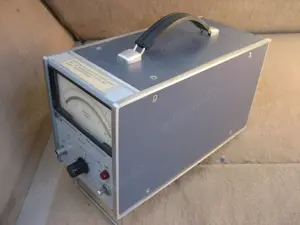

HP RMS Voltmeter 3400A
geprüft, funktionert
tested, working
kommt OHNE Netzkabel

Das HP 3400 A ist ein echtes Effektivwert-Voltmeter mit einer analogen Anzeige (Spiegelskala).
Eine Frequenzabdeckung von 6 Dekaden macht das Gerät für alle Hoch- und Niederfrequenzmessungen tauglich.
Es gestattet die Messung des Breitbandrauschens und schnell ansteigender Impulse.
Impulse und andere nicht-sinusförmige Signale mit Crest-Faktoren (Verhältnis Spitzenwert zu Effektivwert) bis 10:1 können damit gemessen werden.
Spannungsbereich: 1mV ... 300 V voller Bereichsendwert; unterteilt in 12 Bereiche
dB-Bereich: -72 bis +52 dBm (0 dBm = 1 mW an 600 Ohm)
Frequenzbereich: 10 Hz ... 10 MHz
Eingangsimpedanz: 10 MOhm
Crestfaktor 10:1 bei Vollausschlag, invers proportional der Messwerkauslenkung, d.h. 20:1 bei halbem Ausschlag, 100:1 bei 1 10 der Skala)
Skala sowohl in dB als auch in V geeicht.
Ausgang für Schreiber bzw. Digitalvoltmeter (lineare Spannung 0 bis 1 V)

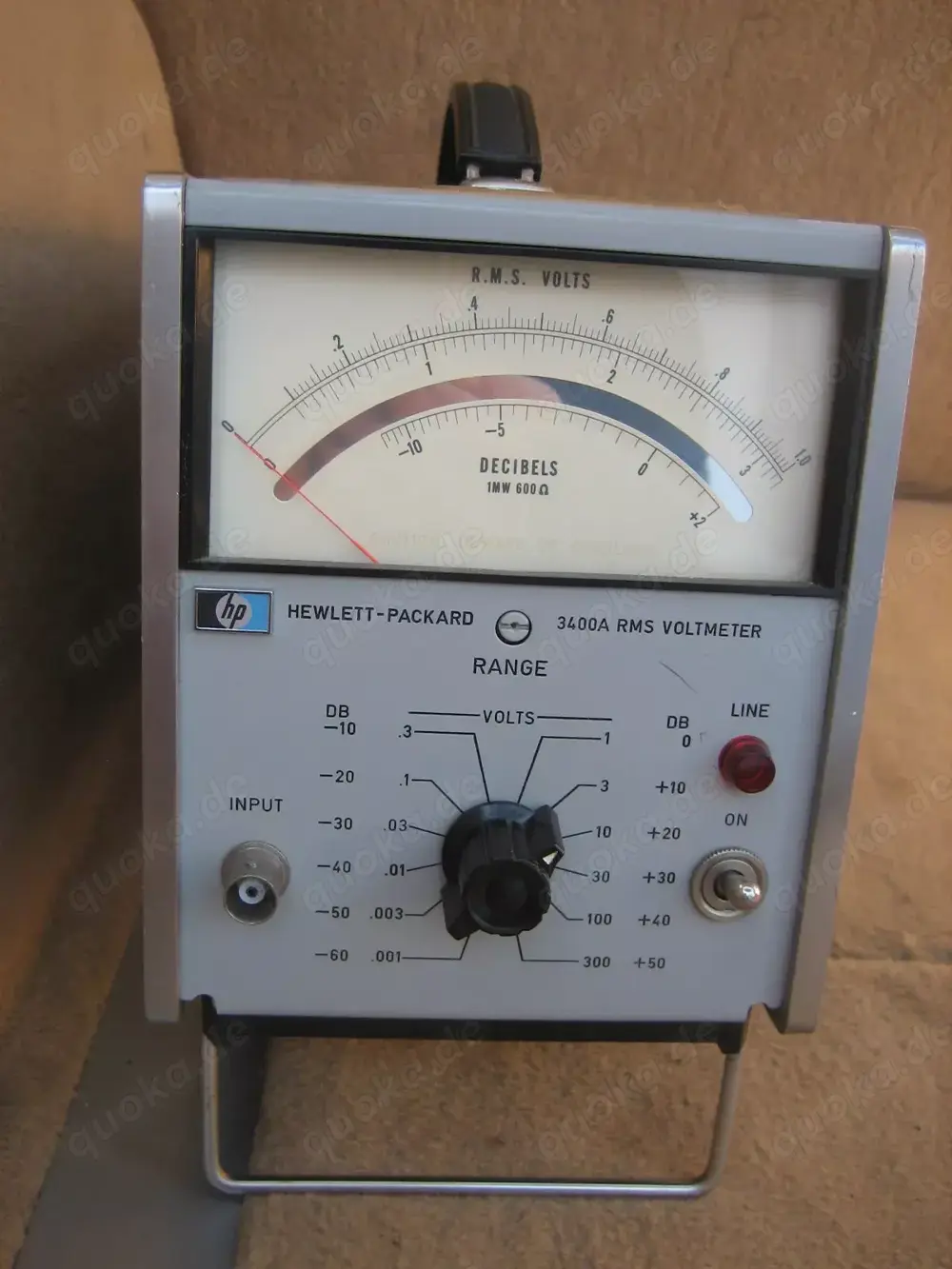

The HP 3400 A is a True Root-Mean-Square (RMS) Voltmeter with 1 mV full-scale sensitivity, indicated on an analog mirror-scale (V and dB).
Six-decade frequency coverage makes the 3400 A extremely flexible for all audio and most RF measurements and permits the measurements of broadband noise and fast-rise pulses.
Pulses or other non-sinusoids with crest factors (ratio of peak to rms) up to 10:1 can be measured full scale. Crest factor is inversly proportional to meter deflection, permitting up to 100:1 crest factor at 10% of full scale.

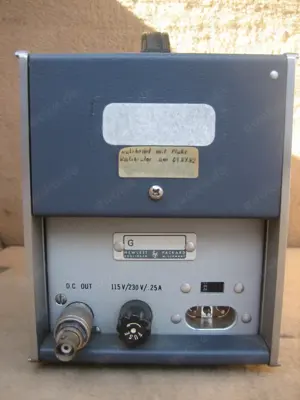

Rear panel DC output for X-Y plotter, recorder or digital voltmeter (linear 0 to 1 V proportional to meter deflection).
Voltage range: 1 mV to 300 V full scale (12 ranges)
dB range: -72 to +52 dBm (0 dBm = 1 mW at 600 Ohm)
Frequency range: 10 Hz to 10 MHz.
Crest factor: 10 : 1 at full scale inversly proportional to meter deflection (e.g., 20 to 1 at half-scale, 100 to 1 at tenth scale).
Input impedance: 10 MOhm.
